折り畳み互い違い階段と折り畳みハシゴについて

折り畳み互い違い階段は
折り畳みハシゴを改造して
製作しております。

枠やハッチ・金具を
一から製作すると
この単価ではとてもとても
無理です。

折り畳みハシゴの
ハシゴを
互い違い階段に
変えるのです。

いちばん大事なのは
重量です。

少しくらい重たくなっても
バネを調整して
対処することができるのですが
あまりにも重いと
無理になります。

在来のハシゴは
8.7kgです。

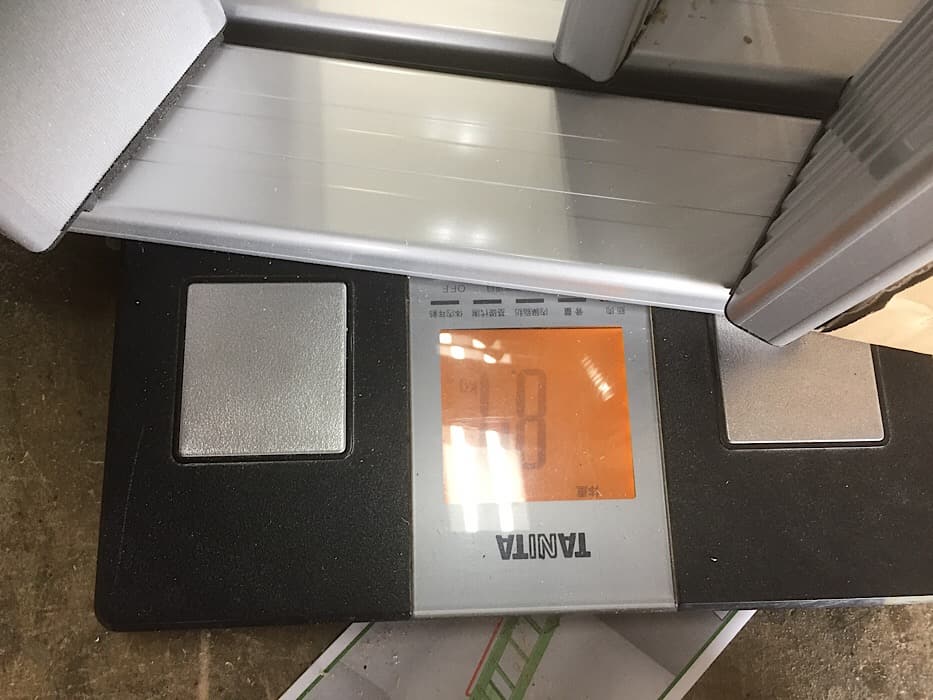

折り畳み互い違い階段と折り畳みハシゴについて　折り畳みハシゴの重量

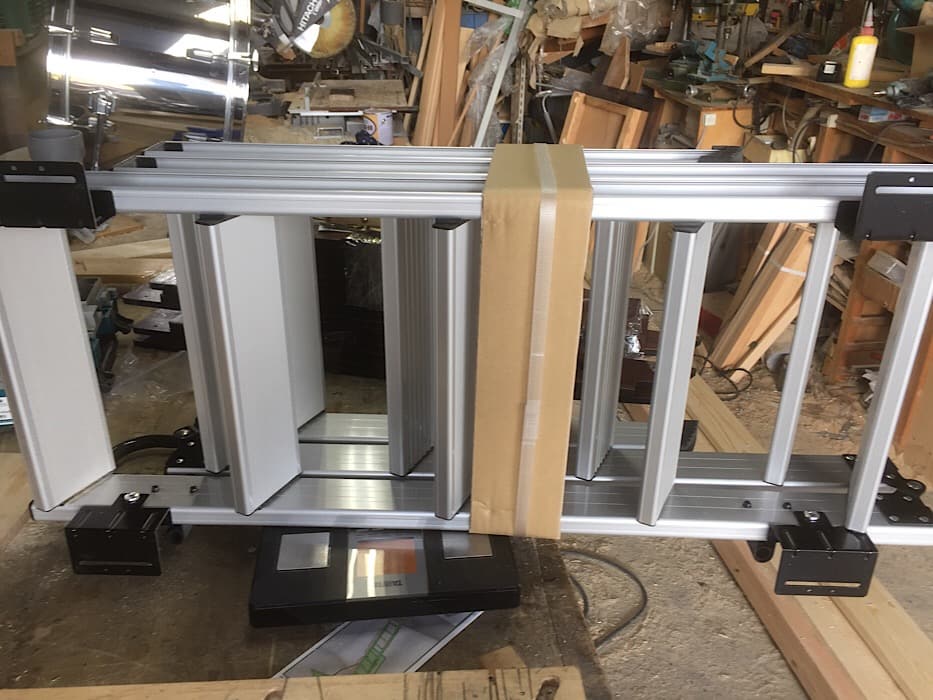

折り畳み互い違い階段と折り畳みハシゴについて　折り畳みハシゴの重量全景

新たに
製作する
折り畳み互い違い階段の材料は
14kgです。

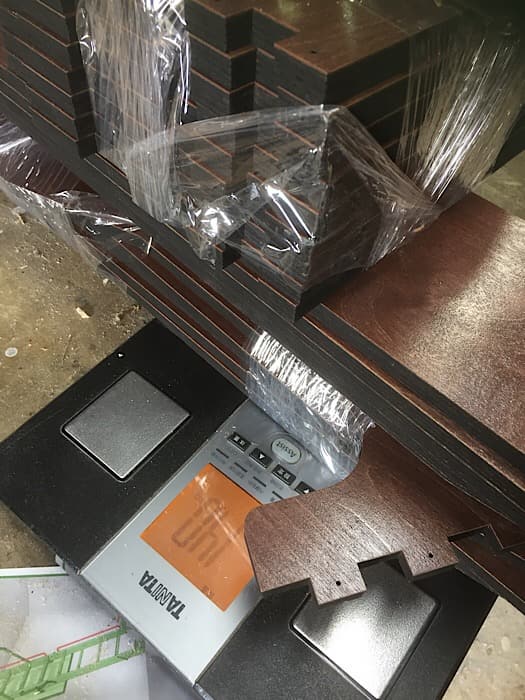

折り畳み互い違い階段と折り畳みハシゴについて　折り畳み互い違い階段の材料の重量

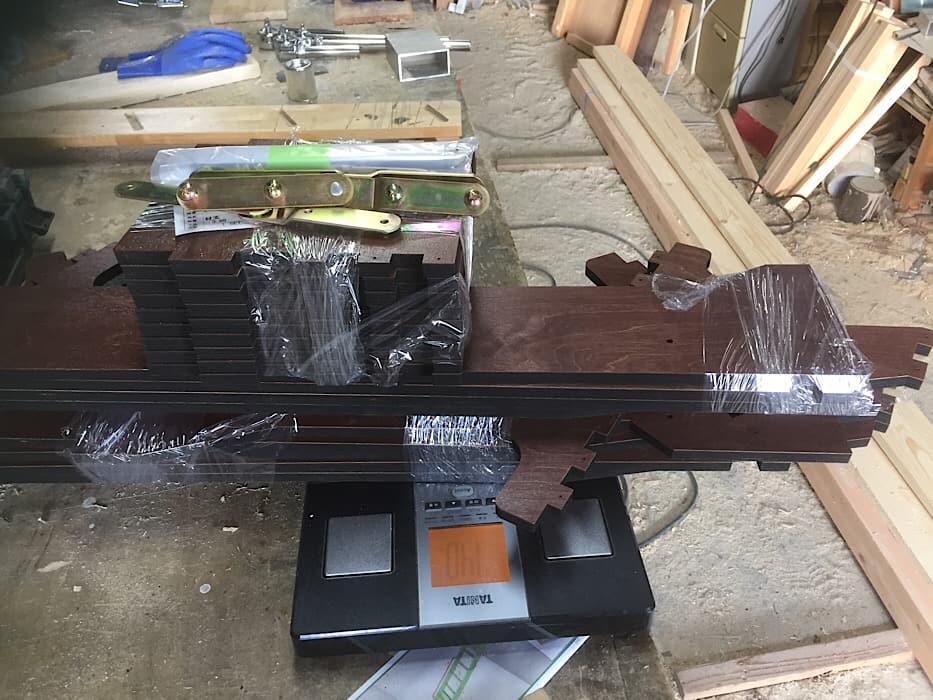

折り畳み互い違い階段と折り畳みハシゴについて　折り畳み互い違い階段の材料の重量全景

重たくなりますので
バネの力を借りることにします。

互い違い階段と普通の階段で前のめりにこけたときの衝撃力についての考察

階段で
転ぶと
痛いというか
ケガのもとです。

クレージーキャッツの
谷啓さんが
階段でこけてお亡くなりになったことが
私には
思い出されます。

谷啓さんがお亡くなったときは
階段を上がっているときに
段でけつまずいたそうです。

そこで
どのくらいの
衝撃力がかかるか
計算してみました。
仮定値として
人体と
階段を
下記の図のように考えてみました。

互い違い階段と普通の階段で前のめりにこけたときの衝撃力についての考察1

エネルギー保存の法則より
速度を計算しました。

この場合周速度が
頭の方が遅くなりますので
頭が付いてくる、
すなわち
頭の衝撃が弱くなるということで
安全側です。

衝撃力は
対応の仕方で
まちまちですので
一概には
言えません。

階段を上ろうとする人ですので
きっと
反射的に
手で
つかえると考える方が
正しいと思います。

両手で
思いっきり
支えたとして
その腕の長さを
40㎝と仮定し
力積から計算すると

互い違い階段と普通の階段で前のめりにこけたときの衝撃力についての考察2

手で支えるべき
衝撃力は互い違い階段なら60kg
緩い階段なら250kgになります。

火事場のバカ力で
60kgの力は出せても
とてもとても
250kgは
無理があるように思います。

結論；
「互い違い階段で上がる時に、けつまずいて前にこけたときの衝撃・ダメージは、緩い階段より”小さい”　」
という結果になります。

互い違い階段を3Dで見てください。

「スケッチアップ」が
まだフリーソフトだったころ
互い違い階段を
スケッチアップで描いておりました。

互い違い階段を
より知ってもらうためです。

この度
特許商品開発のため
3Dプリンターを
使わなければならなくなりました。

3Dプリンターの
データは、
.stlファイルでなければなりません。

ファイルが出力できる
「スケッチアッププロ」を
パソコンにダウンロードしました。

そのおかげで、
以前書きました互い違い階段を
見ることができたので
youtubeビデオに出しました。

見るだけなら
フリーソフト「 SketchUp Viewer」があるようなので
ダウンロードして
見てください。

創意工夫は

私の

人生訓とまで言いませんが

性癖です。

物事には

原因と

結果があるのです。

例えば

転倒するという結果があれば

その原因があるのです。

転倒の例を言えば

原因は

手すりがないか

床にデコボコがあるか

足を上げているのに上がっていないか

その他多数です。

原因の内

改善できるものがあれば

改善するのが

創意工夫です。

手すりが

簡単に

解決できる

方法かもしれませんね。

そこで

手すりです。

私どもには

ステンレスパイプを

曲げる機械を持っていますので

場所にあった

ステンレスパイプを設置することができます。

皆様にも

お役に立てればと思います。
